NFK Lipo Regulator

Efter Claus Tønnensen’s indlæg på forum i sommeren 05, laves nu et NFK vinterprojekt. Ideen blev startet af Claus og Eggert og da jeg også tidligere havde anvendt samme regulator til regulering af 2 Lipo cellers spænding til 5.2V fortsatte jeg med denne som nu vises her.



Lidt teknik:

   Input spænding..:   2 Lipo celler,  6V—8.4V

   Output spænding:   sættes af 2 modstande, f.eks 5.2V


   Stik…………………..:   IN / OUT,  Stik til ON/OFF, Stik til LED


   Outline………………:   PCB V2 33*45mm, FR4 1.6mm
                              PCB V4 25*26mm, FR4 0.8mm
   Vægt…………………:   8-30gr lidt afhængig af køleprofil og om der
                              monteres MPX stik på både input/output.
                              PCB V2 med mulighed for MPX stik på ind/ud-
                              gang og stor køleprofil, vægt 27gr.

                              PCB V4 monteret med ledning uden køleprofil,
                              vægt 8gr.
   ON/OFF funktion:    Når J2 kortsluttes vil output slukkes.
                              Dvs. hvis der ingen forbindelse er vil den altid
                              være ON. Denne forbindelse kan trækkes til
                              din kontakt.
   Indikator………….:    Ved J1 kan der isættes lysdiode eller ledning til
                              en lysdiode i f.eks kontakten. Faldmodstand er
                              monteret på PCB.
   Regulator IC……..:   Micrel MIC29502WT





Køling:

Lidt køling er nødvendigt for at afsætte effekten ved store belastninger samt høje input spændinger. Så lidt afhængig af dit typiske forbrug må køleprofilen vælges med omhu, så hvis du kun forventer meget lille forbrug kan du sagtens anvende PCB’ets kobber areal som med vilje er lavet lidt stort til at aflede lidt varme ved små belastninger. Det kan derfor godt være at det lille PCB V4 er godt nok ellers må du anvende PCB V2 med køleprofil.



Minimum load:

For at sikre stabilitet er der krævet en minimum load på 10mA. Denne minimum load er altid sikret uanset om der er RX load på eller LED ved korrekt valg af de 2 feedback modstande som også sætter udgangsspændingen. Se valg af modstande for forskellige udgangsspændinger under styklisten.

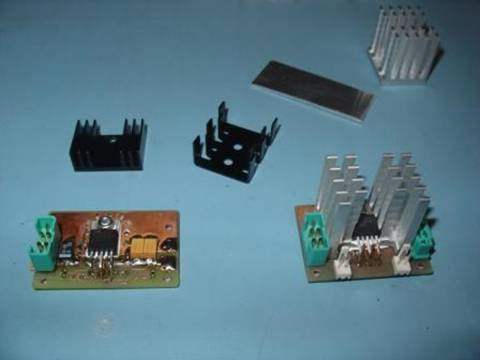

Herunder billeder af regulator med 2 forskellige kølinger.
PCB V1: (33*45mm)
Den til venstre, kun med kobber arealet som køling, vægt 12gr.

PCB V2: (33*45mm)
Den til højre er med ret god køling, vægt 27gr, der kan klare kontinuært op til 3A ved 8,4V input.

www.reichl.dk

Tilbage til RC oversigten

NFK Lipo Regulator

Samling af PCB V2

Konstuktionen består af meget få komponenter, se komponent placeringerne under diagram/stykliste.



Yderst til venstre er input (MPX-stik), til højre er output hvor er mulighed for montering MPX-stik eller bare en ledning til RX.



Når J2 kortsluttes vil output slukkes. Dvs. hvis der ingen forbindelse er vil den altid være ON. Denne forbindelse kan trækkes til kontakten.

Ved J1 kan der isættes lysdiode eller ledning til en lysdiode i f.eks kontakten.

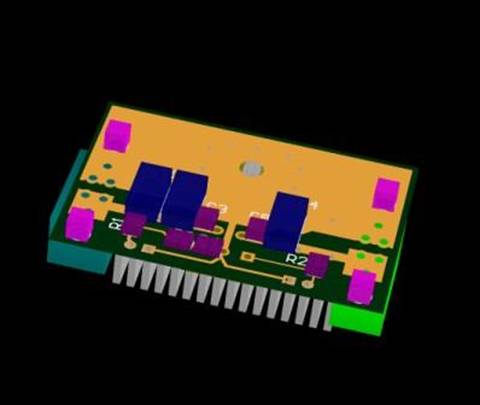

Underside

På bagsiden er de passive komponenter placeret.

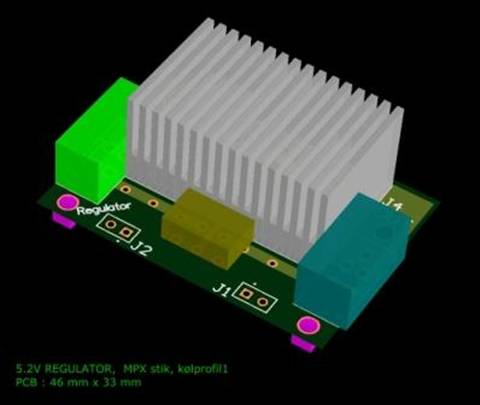

Overside PCB V2

På oversiden er de 2 MPX (optinal kun 1 MPX og så bare ledning til RX) placeret sammen med forbindelser til ON/OFF og LED (her også enten med stik eller med ledning) sammen med regulator IC’en og evt. køleprofilen.



PCB V4:(25*26mm)

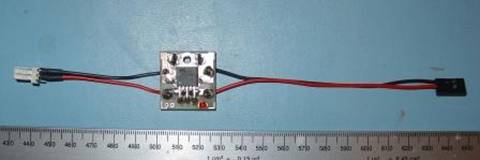

Herunder vist en ny variant til mindre fly og mindre load hvor der kun monteres ledning på ind/udgang.
Vægt 8gr, som vist på billedet herunder med ledning til batteri og RX.

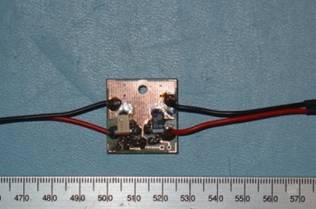

Bagside af monteret PCB V4

Opdateret 7-1-2006
